隨著工業4.0的興起，目前企業在數字化發展的過程中，需要各類測量傳感器、執行器，具備更高效、更靈活的性能。傳感器、執行器未來需要在很短的時間內，可以更快速的遠距離操作，提升工作效率。為了滿足自動化工廠的需求，IO-Link應運而生。
IO-Link被稱為是通向傳感器和執行器的最后一步，被譽為自動化的"最后一米"技術。擁有“IO-Link”通訊接口，可以使現場傳感器可以更好地適應簡易、快捷地修改參數設置的需要，在生產過程中您就會擁有極大的靈活性。
IO-Link是一種短距離、雙向、數字、點對點、有線（或無線）工業通信網絡標準 ( IEC-61131-9)，用于將數字傳感器和執行器連接到任一類型的工業現場總線或一種工業以太網，每一個IO-Link設備都要連接到IO-Link主站的一個通道上，因此，IO-Link是一種點對點的通信協議，而不是一種現場總線。
其目標是提供一個技術平臺，使傳感器和執行器的開發和使用成為可能，這些傳感器和執行器可以產生和使用豐富的數據集，進而可用于經濟地優化工業自動化流程和操作。
WAIN IO-Link系統結構示意圖
| 未使用IO-Link之前 | 已使用IO-Link之后 |
| 單向通信 | 雙向通信 |
| 硬連線/接線盒，不支持協議 | 支持多種通信協議 |
| 連接電纜很少可預組裝 | 可用的連接電纜已組裝并經過測試 |
| 需要內部電纜組裝，布線復雜易錯 | 無需內部電纜組裝，沒有錯誤來源 |
| 發現錯誤需要終止，既昂貴又費時 | 傳感器故障可立即識別并快速恢復 |
| 無參數設置或復雜的參數設置 | 簡單高效的參數設置 |
IO-Link“進化史”示意圖
WAIN IO-Link系統由三部分組成，分別是：
1：IO-Link主站模塊（IO-Link Master）
2：IO-Link設備/從站模塊（IO-Link Devices/Hub）
3：IO-Link線纜（IO-Link Cables）

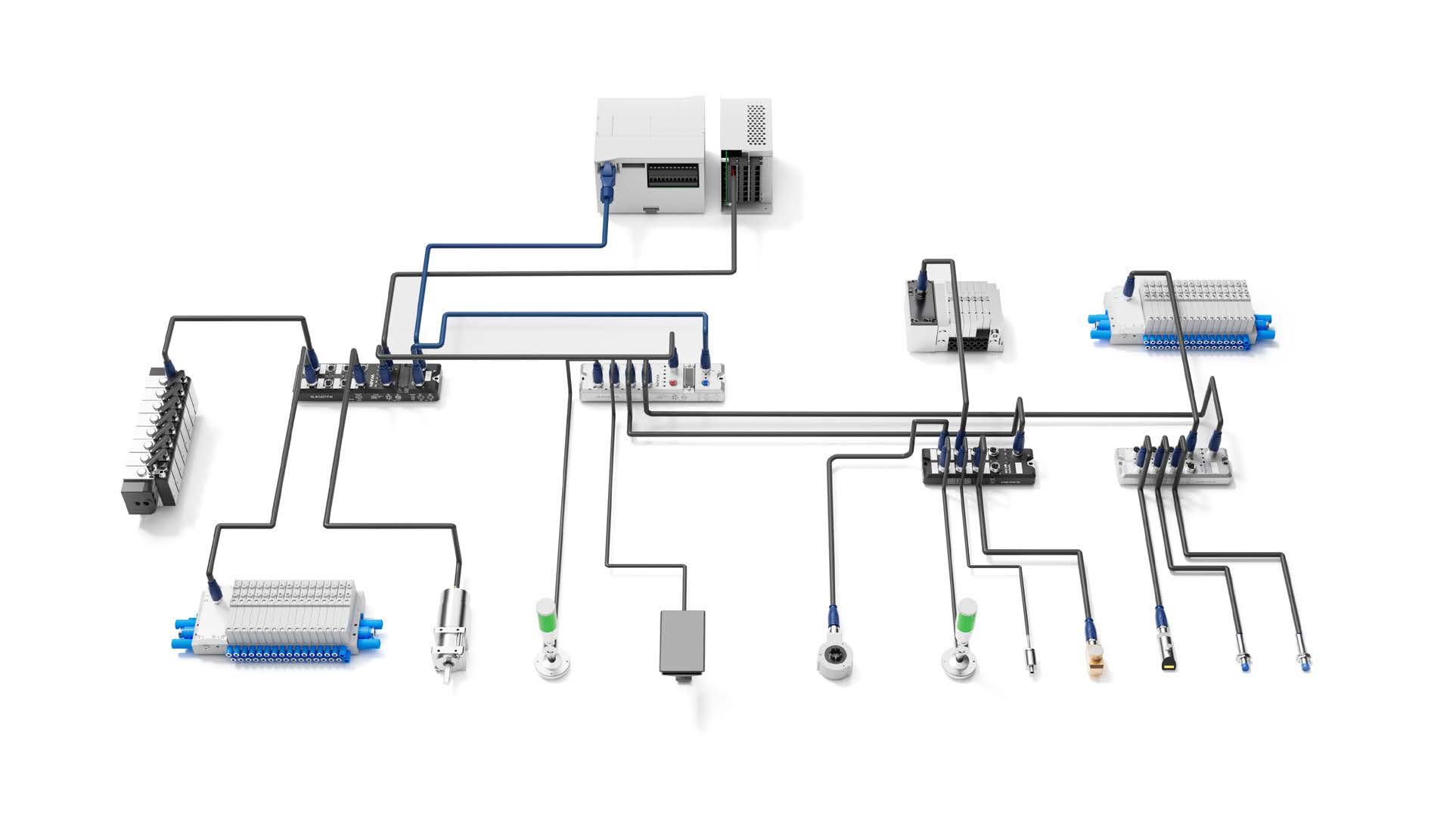

IO-Link 系統結構示意圖
WAIN IO-Link通過支持多種總線協議，使得工業自動化系統更加靈活和可擴展。用戶可以根據需要輕松地添加、刪除或替換設備，而無需對整個系統進行大規模的修改或升級。此外，IO-Link還支持即插即用功能，使得設備的安裝和配置變得更加簡單和快捷。
| WAIN IO LINK支持多種總線協議 | |||
 |
 |
 |
 |
唯恩IO-Link總線模塊，是標準IO架構的IO-Link主站設備，總線側支持EtherCAT、PROFINET、EtherNet/IP工業以太網總線接口，用戶側支持IO-Link協議，是屬于總線從站以及IO-Link主站的網關設備。無論是總線接口還是IO-Link接口都可以和多個廠商的設備對接，兼容性高，為用戶數據采集、優化系統配置、簡化現場配線、提高系統可靠性等提供多種選擇。

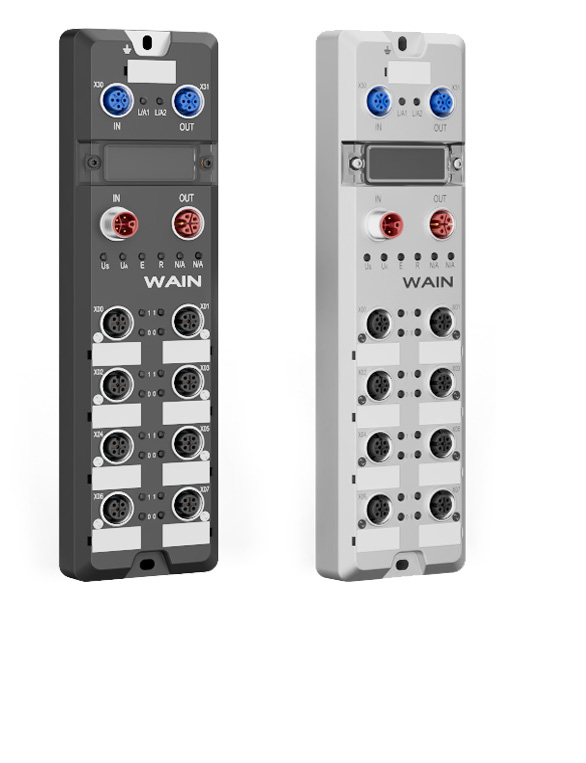

IO-Link主站模塊

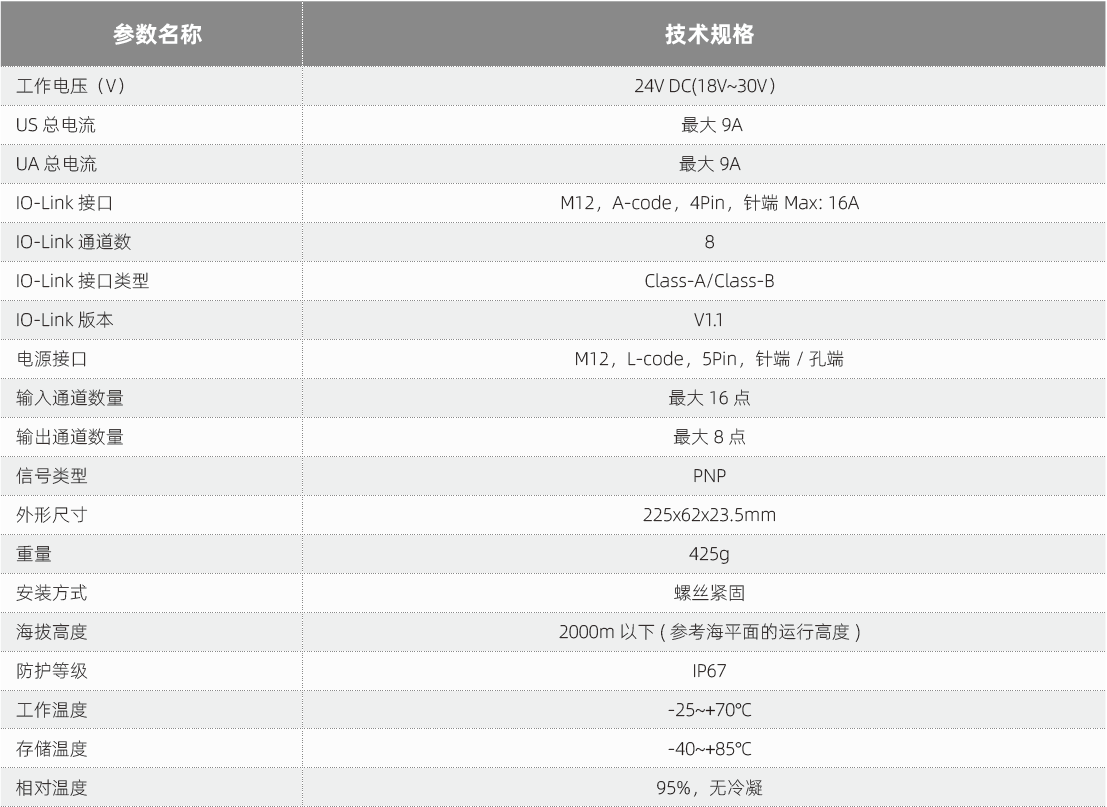

IO-Link主站模塊技術參數：
lO-Link是世界上首個標準化的跨廠商IO技術(EC61131-9)是一種開放式標準串行通信協議。唯恩IO信號集線器(以下簡稱“HUB”)支持IO-Link通信，最大可支持16通道數字量輸入或16通道數字量輸出，作為lO-Link從站能夠與任意品牌的IO-Link主站相連接，實現用戶獲取過程數據、診斷和配置數據傳輸?shù)男枨?/p>

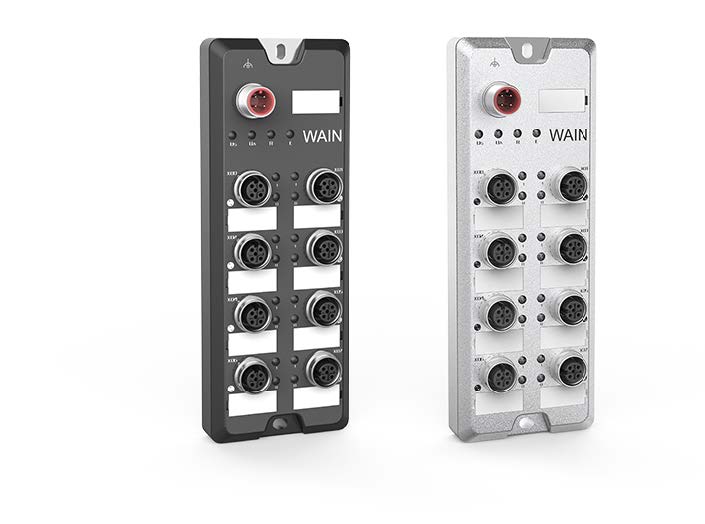

IO-Link從站模塊

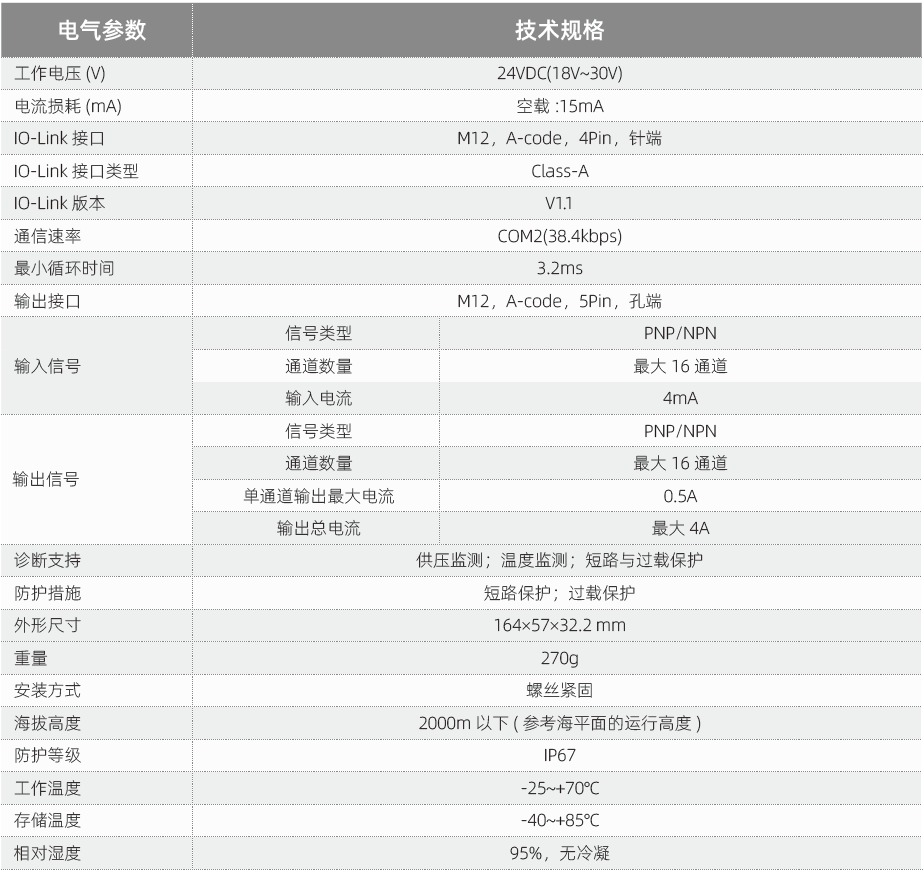

IO-Link設備/從站模塊技術參數：
IO-Link線纜一般為標準的3芯或4芯及RJ45線纜，用于連接IO-Link設備和IO-Link主站之間，實現點對點的通信協議。將傳感器或執行器連接到一個可編程邏輯控制器（PLC）上，實現數據的實時傳輸和設備的精確控制。
| 配套線束-通信線 | ||||
|
IO-Link 適配線纜 |
 |
|
|
|
| 電氣參數 | 4A 250V | |||
| 插針數 | 4 | 4 | 4 | - |
| 連接器編碼 | D CODE | D CODE+RJ45 | D CODE+RJ45 | RJ45 |
| 訂貨號 | 1630044 014508 |
1630040 014056 |
1630040 014021 |
1720040 004002 |
| 配套線束-I/O線 | ||||
| IO-Link 適配線纜 |
|
|
|
|
| 電氣參數 | 4A 250V | 4A 250V | 4A 125V | 4A 250V |
| 插針數 | 5 | 5 | 5 | 4 |
| 連接器編碼 | A CODE | |||
| 訂貨號 | 1630054 014041 |
1630054 004041 |
1630055 004041 |
1713020 030302 |
| 配套線束-電源線/配件 | ||||
| IO-Link 適配線纜 |
|
|
|
|
| 電氣參數 | 4A 250V | 4A 250V | 4A 60V | 4A 60V |
| 插針數 | 5 | 5 | 4芯轉2*3芯 | |
| 連接器編碼 | L CODE | L CODE | A CODE | |
| 訂貨號 | 1630054 014041 |
1630054 004041 |
1630055 004041 |
1713020 030302 |
注：僅展示部分配套，了解更多內容，請與我司聯系。
WAIN IO-Link可以應用于各種工業領域（如自動化、機器人、制造業、物流、醫療設備等）、能源管理、智能家居、智慧農業、智能城市、智能交通、環境監測等，實現對設備的實時監測、診斷和控制。
